GCC LaserPro - Spirit GLS
GCC LaserPro - Spirit GLS - 24 × 12 in / 40W CO₂
SKU:
Conformité RoHS
Tous les produits GCC sont conformes RoHS (directive du Parlement européen 2002/ 95/ EC, Restriction of Hazardous Substances) et sans plomb (pb free). GCC continuera de se préoccuper et de fournir des produits respectueux de l'environnement pour protéger la terre pour notre avenir.
Conception de mouvement DuraGuide
Système de mouvement systématique et fiable intégré à un cadre mécanique solide et à une technologie de contrôle de servomoteur précise pour fournir une superbe qualité de sortie en cas de mouvement rapide.
Technologie servo DC en boucle fermée
Un servomoteur à courant continu en boucle fermée peut fournir une puissance d'arbre continue supérieure à des vitesses plus élevées qu'un moteur pas à pas de la même taille de châssis. De plus, il peut également donner une précision beaucoup plus grande en raison du mouvement continu, au lieu d'un arrêt et d'un démarrage constants. La technologie de servomoteur CC à boucle fermée à grande vitesse GCC LaserPro garantit un mouvement de chariot précis et rapide avec des sorties exceptionnellement précises.
SmartCENTER™ (breveté)
La fonction SmartCENTER ™ super conviviale aide les utilisateurs finaux à localiser facilement et automatiquement le point central des objets de toute forme, éliminant considérablement le temps de configuration fastidieux.
Gravure 3D étonnante
GCC LaserPro intègre le contrôle de tir laser et la technologie de traitement d'image pour créer une fonction de gravure 3D, le système laser attribue jusqu'à différentes puissances laser à 200 niveaux de niveaux de gris dans l'image pour créer des effets 3D spectaculaires avec différentes pentes.
Technologie de gravure TrueImage™ (brevetée)
La fonction brevetée TrueImage lisse automatiquement le bord de la gravure de l'image en utilisant un algorithme de tir laser unique pour présenter la gravure de l'image dans sa forme la plus vive.
Construction rigide et fiable
La construction de châssis rigide et stable assure une qualité de sortie constante lors de mouvements à grande vitesse.
Modes d'origine programmables
Les modes de position multiples faciles à utiliser permettent aux opérateurs de configurer un travail sans effort avec Drag-N-Play. Les flux de travail répétitifs peuvent être considérablement simplifiés en déplaçant la position d'origine vers n'importe quel emplacement souhaité.
SmartACT™ (breveté)
Une technologie révolutionnaire qui réduit le processus de rampe et le temps d'exécution des travaux pour augmenter la productivité.
Interrupteur à clé et arrêt d'urgence
L'interrupteur à clé protège la machine contre toute utilisation non autorisée. Le bouton d'urgence proéminent situé sur le dessus de la machine permet aux opérateurs d'arrêter immédiatement le laser et le chariot de mouvement pour fournir un environnement de fonctionnement sûr.
SmartLID™ (breveté)
Un couvercle innovant qui s'ouvre des deux extrémités permettant un accès facile pour l'entretien quotidien.
SmartLIGHT
Le module d'éclairage LED intégré illumine l'espace de travail et rend chaque détail de gravure facile à voir.
Mise au point automatique SmartPIN™ (breveté)
La conception de la sonde plug and play fait de la mise au point un processus à une touche et fournit l'exactitude et la précision requises pour une qualité optimale dans le processus de gravure au laser.
Interface intuitive du panneau de commande
Un panneau de commande avec une conception cohérente de touches de raccourci et des affichages d'icônes graphiques qui vous permettent de modifier les paramètres des paramètres laser, de définir des tâches pour qu'elles se répètent un nombre illimité de fois, de mettre en file d'attente des tâches, de supprimer des tâches, etc.
Glisser et jouer
Une fonctionnalité exceptionnellement innovante et conviviale basée sur la technologie des servomoteurs simplifie les opérations et raccourcit le temps de configuration. Faites simplement glisser à la main le chariot de l'objectif jusqu'à la position souhaitée à graver et appuyez sur le bouton de démarrage pour commencer le travail.
Portes d'accès avant et arrière (en option)
La conception pratique des portes avant et arrière ouvertes permet de charger facilement des pièces de travail extrêmement longues et étend la flexibilité de l'entreprise.
Zone de travail extra large
Zone de travail extra large extensible jusqu'à 38" x 24" (960 x 610 mm). La plate-forme spacieuse permet des travaux nécessitant un grand espace de travail.
Pilote Windows innovant
Sortie directe à partir d'un logiciel de conception familier comme Illustrator, CorelDraw, AutoCad via le pilote Windows GCC LaserPro. Le pilote innovant doté de fonctions puissantes, telles que SmartCENTER, Air Assit by Pen, Defous by Pen, Bridge Cutting, Drill, Dithering Patterns et plus encore pour réduire le temps de configuration et effectuer des ajustements faciles pour obtenir une qualité de sortie merveilleuse.
QSM
La technologie Quality-Speed-Mode redéfinit la corrélation entre la vitesse et la qualité permet de générer une merveilleuse qualité de gravure lors de courses à grande vitesse.
Connexion réseau intégrée
La connexion réseau permet à plusieurs graveurs laser d'être exploités par un seul PC et à plusieurs PC de partager une seule unité de graveur laser. Le port Ethernet a rendu la transmission de données plus facile et plus rapide pour les utilisateurs de GCC LaserPro utilisant une connexion réseau. Libérez vos concepteurs avec une grande flexibilité et une polyvalence maximale de la machine.
Fonction d'aperçu du travail
Le pilote d'imprimante de toutes les séries du graveur laser GCC LaserPro dispose d'une fonction de prévisualisation des travaux qui prévisualise les graphiques avant le processus d'impression laser officiel. L'un des points forts de cette fonctionnalité est qu'elle fournit une estimation du temps de travail*.
Le temps de travail estimé est un outil facile pour les opérateurs pour savoir à l'avance combien de temps sera nécessaire pour terminer le travail pour une meilleure gestion du travail ; il est également pratique pour un magasin de fournir un devis pour ses services laser.
Coupe de pont
La fonction de découpe de pont diversifie la découpe laser dans le prototypage d'emballages et répond à des exigences polyvalentes. Définissez l'espace de coupe pour créer l'effet de ligne pointillée à partir de l'interface conviviale du pilote d'impression.
Esprit GLS |
|||
Espace de travail |
34 x 24 po (860 x 610 mm) Extensible à 38 x 24 po (960 x 610 mm) |
||
|
Max. Taille de la pièce (L xlxh) |
Toutes les portes fermées |
39 x 25 x 7 po (990 x 635 x 177 mm) |
|
Toutes les portes s'ouvrent |
39 x ∞ x 7 po (990 x ∞ x 177 mm) |
||
Taille du tableau |
40,3 x 27,7 pouces (1025 x 705 mm) |
||
Dimensions |
53,7 x 34,6 x 39,7 pouces (1365 x 880 x 1010 mm) |
||
Source laser |
Laser CO2 scellé 30 à 100 W 10,6 μm / Laser CO2 scellé 20 W et 60 W 9,3 μm |
||
Refroidissement |
Refroidi par air, température ambiante de fonctionnement 15°-30°C (60°-86°F) |
||
Conduire |
Servocommande CC en boucle fermée |
||
Vitesse maximale du moteur |
80IPS |
||
Contrôle de vitesse |
Réglable de 0,1 à 100 % (jusqu'à 16 réglages de vitesse liés à la couleur par tâche) |
||
Contrôle de puissance |
Réglable de 0 à 100 % (jusqu'à 16 paramètres d'alimentation liés à la couleur par tâche) |
||
| Capacité de gravure |
Capacité de traitement d'image à 256 niveaux de gris |
||
Précision des distances |
0,254 mm ou 0,1 % de déplacement, selon la valeur la plus élevée |
||
Mouvement de l'axe Z |
Automatique |
||
Lentille de mise au point |
Standard 2.0", en option 1.5", 2.5", et 4.0" disponibles |
||
Résolution (ppp) |
Disponible 125, 250, 300, 380, 500, 600, 760, 1000, 1500 |
||
Interface |
Ethernet 10 Base-T |
||
Systèmes d'exploitation compatibles |
MS Windows |
||
Panneau d'affichage |
Écran LCD à 4 lignes indiquant le nom du fichier actuel, le temps de travail total, la puissance du laser, la vitesse de gravure, le(s) fichier(s) chargé(s) dans la mémoire tampon, les menus de configuration et de diagnostic |
||
Sécurité |
Produit laser de classe I conforme à la norme EN60825 |
||
Exigences de l'installation |
|||
Tension de fonctionnement |
Laser inférieur à 80 watts, 100-240 VAC, commutation automatique 50-60 Hz, max. 15A |
||
Système d'extraction des fumées |
Un système d'échappement externe avec un débit minimum de 800 m 3 /h (CFM 471 pi 3 /h) est requis, une pression négative de 2,3 kPA (Pure-Air PA-1500FS @ orifice d'échappement de 4") |
||
*La valeur de débit représente le Max. nombre de travaux raster 8 po x 10 po 500 DPI pouvant être effectués par heure.
Les spécifications sont susceptibles de changer sans préavis.
*Le débit est déterminé par un système d'extraction des fumées par défaut ; le débit peut varier en raison d'un système d'extraction des fumées différent.
Trotec Speedy 100 Cross
Diode Laser Engraver & Cutter
-
ROTARY ENGRAVINGRotary attachment for engraving on cylindrical objects
-
Remove dust and gas efficiently
EXHAUST SYSTEMS -
Integrated pump protects the lens from dust
AIR ASSIST -
TEMPERATURE SENSORTemperature sensor with warning alert for safe operation
-
Precise positioning with red dot
LASER POINTER -
Certified for safe operation
CE CERTIFICATE
-
-

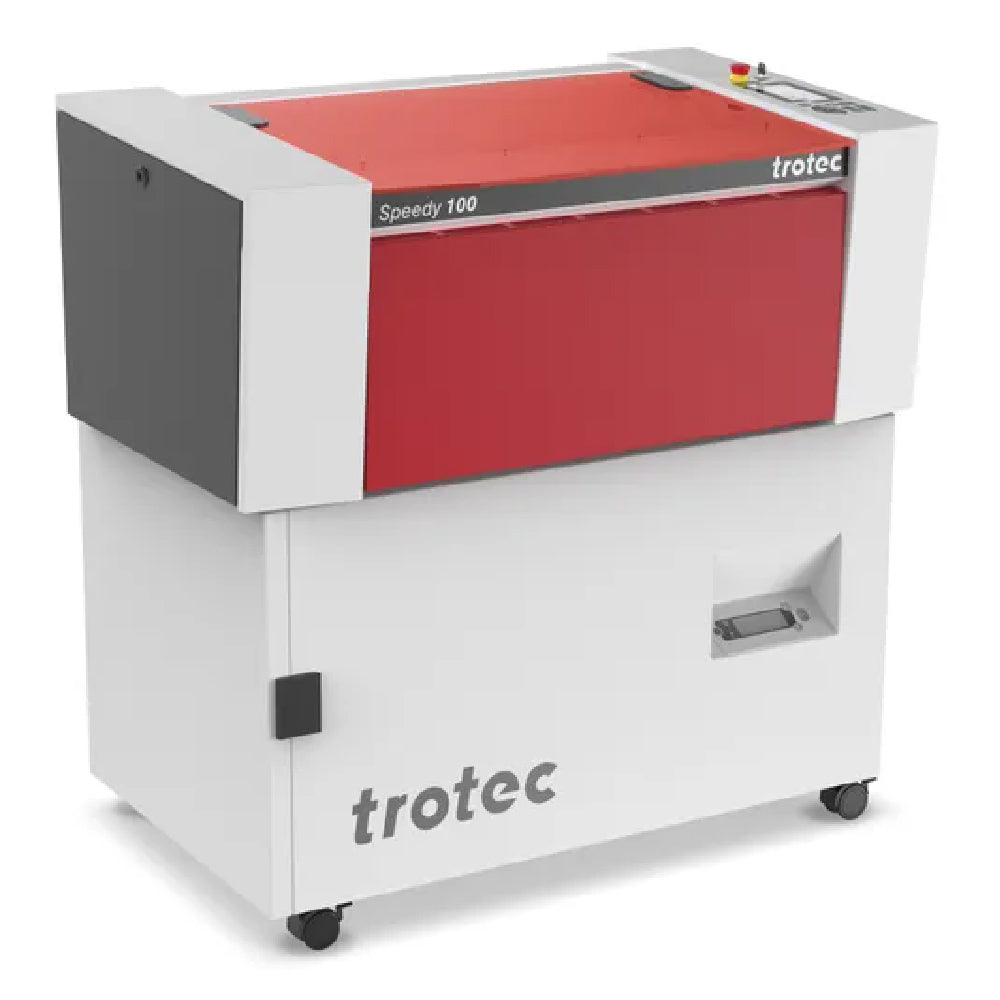

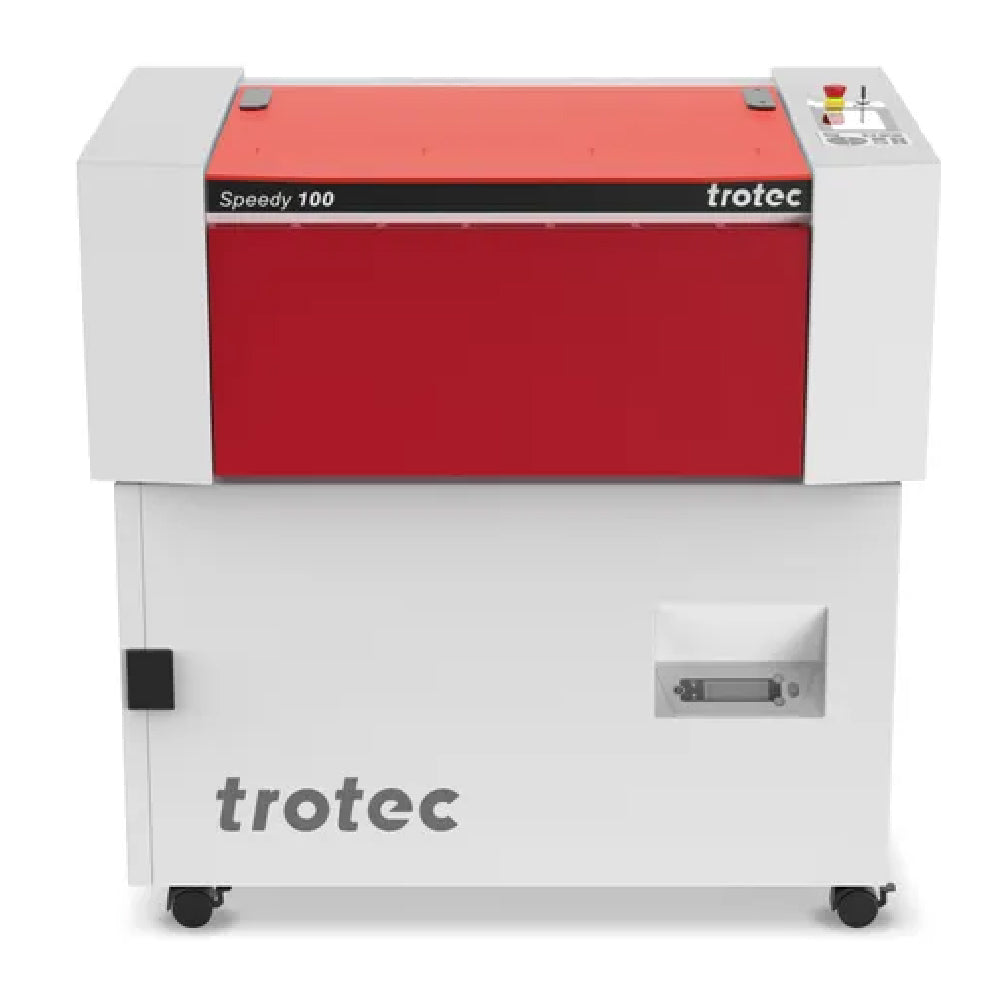

The Speedy 100 cross has been developed for companies in the digital production sector that require maximum flexibility and precision for laser markings in the area of traceability. Its working area of up to 610 x 305 mm (24 x 12 in) is ideal for marking large components as well as small to medium-sized series. Thanks to its low maintenance requirements, the Speedy 100 cross offers reliable and user-friendly operation. It also offers an excellent price-performance ratio, ensuring a solid ROI.
Industrial diode laser plotter for marking and cutting
-

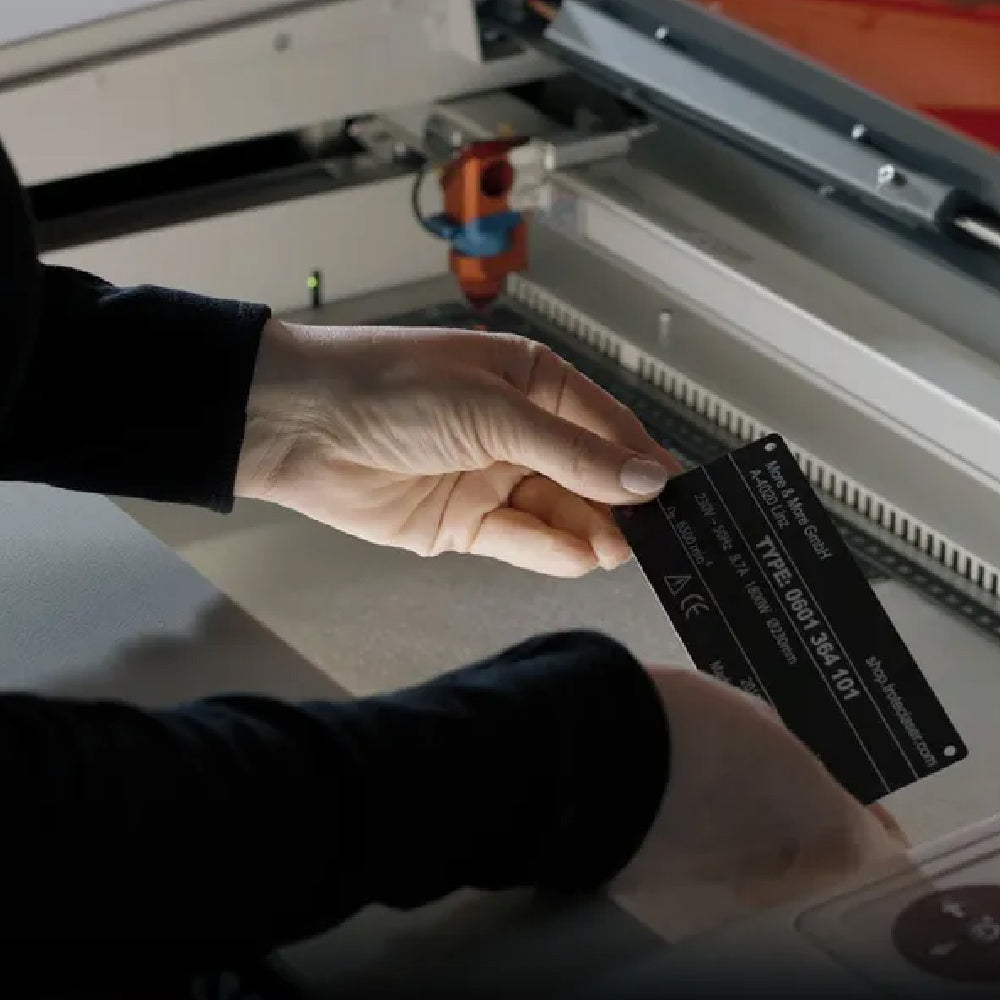

The Speedy 100 cross enables razor-sharp marking and is ideal for marking QR codes, serial numbers or detailed graphics on metal or plastic components, type plates or printed circuit boards. Durable marking at a low cost ensures seamless and tamper-proof traceability.
Precision and efficiency for your production
-
-
-
Easily engrave or cut a wide variety of materials. The Speedy 100 cross is perfect for a wide range of industries and applications, including industrial marking, product personalization and education. The outstanding precision in material processing opens up unique possibilities, for example in photo engraving, to create detailed and fascinating images.
Versatility and a wide range of applications
Additional Information
-
Industrial-grade diode laser plotter for marking and cutting
-
Large marking area: 610 × 305 mm (24 × 12 in)
-
High processing speed: up to 2.8 m/s (110 ips)
-
40 watts of laser power for strong performance
-
Razor-sharp detail on metals and plastics
-
Efficient for small to medium throughput volumes
-
Versatile material processing: engraving, marking, and cutting
-
Excels at cutting thin organic materials (paper, cardboard, wood)
-
Perfect for industrial use, personalization, and education/training environments
| Specification | Speedy 400 | Speedy 360 | Speedy 300 | Speedy 100 | Speedy 50 | SP500 |
|---|---|---|---|---|---|---|
| Working area (W x D) | 1016 × 610 mm (40 × 24 in) | 813 × 508 mm (32 × 20 in) | 726 × 432 mm (29 × 17 in) | 610 × 305 mm (24 × 12 in) | 457 × 305 mm (18 × 12 in) | 1245 × 710 mm (49 × 28 in) |
| Max. height of workpiece | 305 mm (12 in) | 210 mm (8 in) | 200 mm (7.8 in) | 170 mm (6.7 in) | 141 mm (5.5 in) | 95 mm (3.7 in) |
| Loading area (W x D) | 1096 × 698 mm (43 × 27 in) | 890 × 600 mm (35 × 23 in) | 795 × 440 mm (31 × 17 in) | 690 × 305 mm (27 × 12 in) | 510 × 380 mm (20 × 15 in) | 1420 × 820 mm (56 × 32 in) |
| Overall dimensions (W x D x H) | 1428 × 952 × 1073 mm (56 × 39 × 42 in) | 1221 × 790–830 × 1066 mm (48 × 31–33 × 42 in) | 1130 × 943 × 1054 mm (45 × 37 × 42 in) | 1018 × 784 × 467 mm (40 × 31 × 18 in) | 726 × 672 × 447 mm (29 × 18 × 27 in) | 1920 × 1240 × 780–1140 mm (75 × 48 × 31–45 in) |
| Max. processing speed | 4.32 m/s (170 ips) | 3.55 m/s (140 ips) | 3.55 m/s (140 ips) | 2.8 m/s (110 ips) | 1.5 m/s (60 ips) | 2.54 m/s (100 ips) |
| Max. acceleration | 50 m/s² (1969 ips²) | 50 m/s² (1969 ips²) | 50 m/s² (1969 ips²) | 40 m/s² (1575 ips²) | 35 m/s² (1378 ips²) | 19 m/s² (748 ips²) |
| Technology motion system | Brushless DC servo motors | Brushless DC servo motors | Brushless DC servo motors | Brushless DC servo motors | Brushless DC servo motors (X axis) | Brushless DC servo motors |
| Laser power CO₂ | 80 – 120 W | 80 – 120 W | 50 – 120 W | 30 – 80 W | 30 W | 120 – 200 W |
| Laser power fiber | 30 W | 30 W | 30 W | n.a. | n.a. | n.a. |
| Laser power diode | – | – | – | 40 W | – | – |
| Laser class | 2 | 2 | 2 | 2 | 2 | 2 |
| Weight | Approx. 335–350 kg (739–772 lbs) | Approx. 270–285 kg (595–628 lbs) | Approx. 215 kg (474 lbs) | Approx. 95 kg (209 lbs) | Approx. 53 kg (117 lbs) | Approx. 500 kg (1102 lbs) |
| Power consumption | 1~230V / 50/60Hz / 10.2 A 1~115V / 50/60Hz / 15.3 A |
1~230V / 50/60Hz / 9.6 A 1~115V / 50/60Hz / 14.2 A |
1~AC 110–230V 50/60Hz, max. 1.4 kW 1~AC 230V 50/60Hz, max. 1.8 kW (100–120 W) |
1~AC 110–230V 50/60Hz, 1.3 kW (60 W) | 1~AC 110–240V 50/60Hz, 800 W | 208–230 V, 50/60 Hz, 16 A 380–400 V 3 Ph., 50/60 Hz, 3×16 A 380–400 V 3 Ph., 50/60 Hz, 3×20 A |
-
All-in-one laser software that combines design, editing, and job preparation in one intuitive interface—no switching between programs required
-
Web-based, platform-independent architecture that runs on Windows, Mac, Linux, and even tablets—perfect for networked workflows
-
Seamless multi-user and multi-machine support—prepare jobs remotely, distribute across devices, and monitor progress without needing a dedicated PC
-
Cloud-integrated material database with selectable material and effect presets (e.g., deep engraving, kiss cut) to ensure consistent results
-
Over 25 powerful automation enhancements in recent updates, including vector editing, AI-powered background removal, barcode generation, kerf correction, and smart camera positioning
-
Built-in user and group management tools simplify admin control—assign roles, permissions, and material access with ease
-
REST API (beta) support for workflow automation and integration with external systems, with secure access via personal tokens
-
Web app interface with full Ruby® functionality, allowing operation with a browser—no internet required for local use, and data remains stored securely on your system
